Descrizione del prodotto

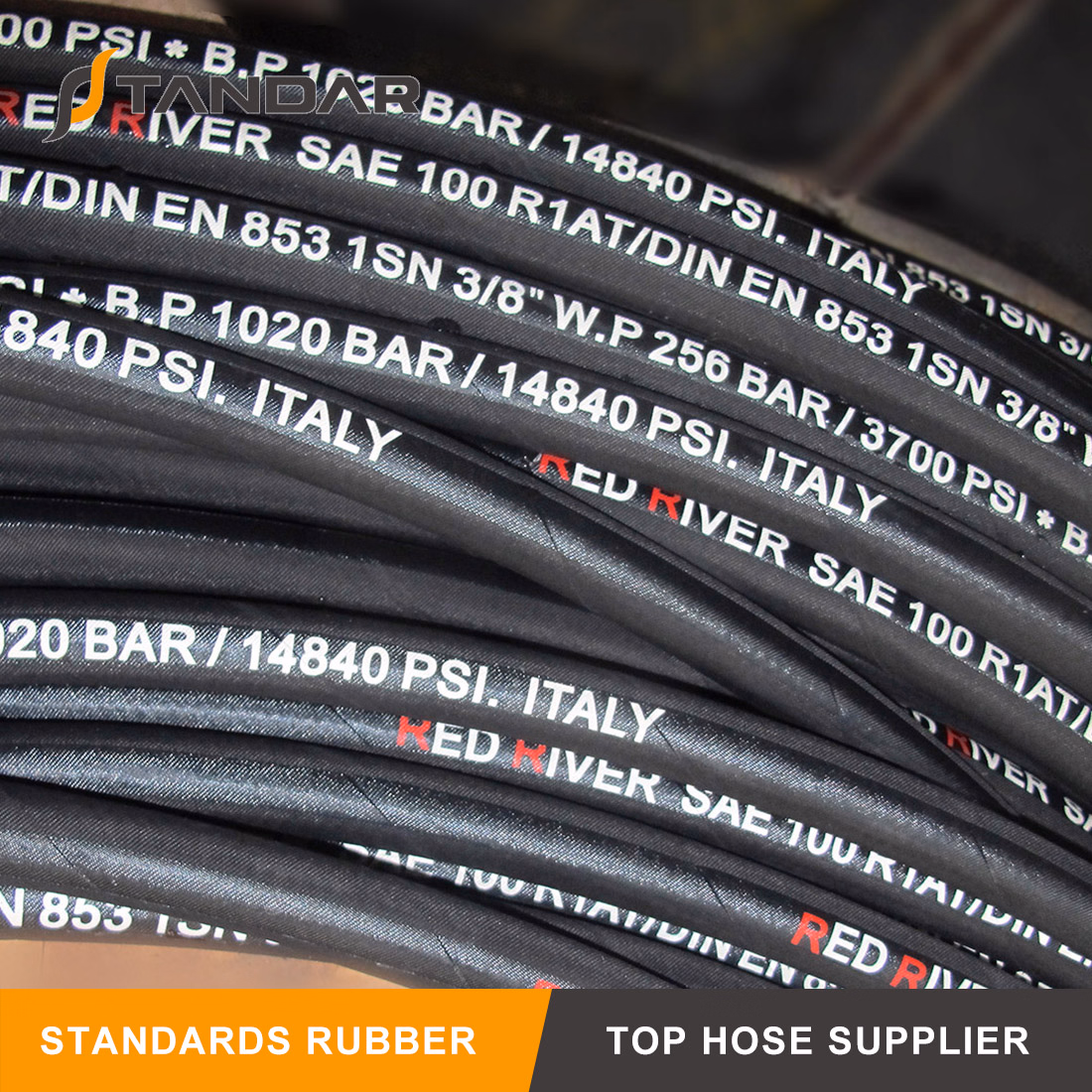

Tubo flessibile di gomma idraulico Braided del filo di acciaio di SAE 100 R1at
Particolari del prodotto:
Prodotto: Tubo flessibile braided
Numero di modello: SAE 100R1AT
Tubo interno: Gomma sintetica resistente dell'olio
Diametro interno: 3/16 " - di 4 " Per il tubo flessibile idraulico braided
Rinforzo: Un filo di acciaio rame-rivestito ad alta resistenza
Coperchio: Il calore, pesante-tempo, affatica la gomma sintetica speical resistente
Impulso: La frequenza del tubo flessibile idraulico braided sopra 200, 000times
Temperatura di funzionamento: - 40° C-+100° C o -70° C-+160° C
Parole chiavi: Tubo flessibile di gomma idraulico braided del filo di acciaio di SAE 100 R1AT; Tubo flessibile idraulico di SAE 100R1AT; Tubo flessibile di gomma Braided; Tubo flessibile idraulico di gomma
Parametro tecnico del tubo flessibile di gomma idraulico braided del filo di acciaio di SAER100R1AT:

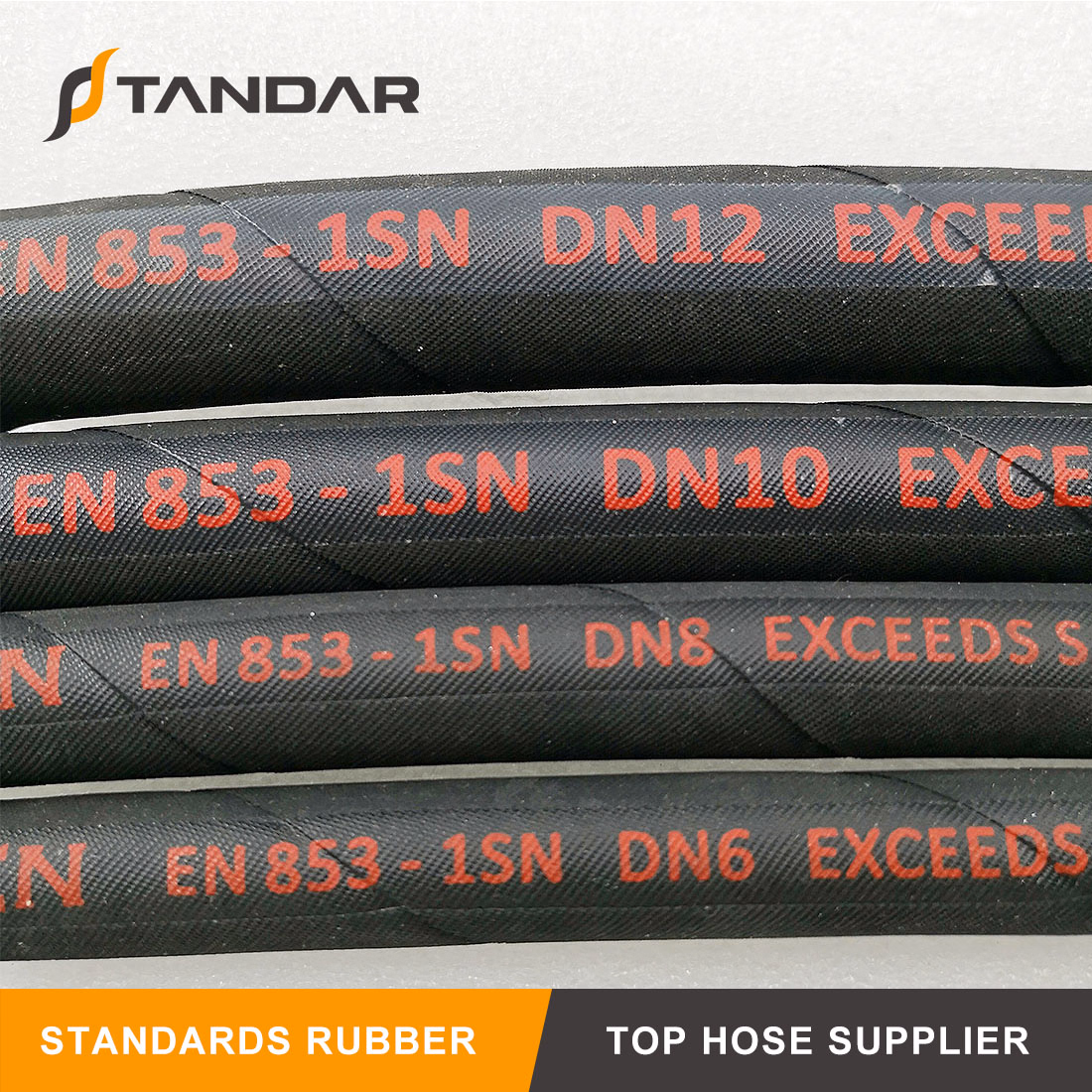

SAE 100R1 All'EN 853 1SN di /DIN | ||||||||||
Identificazione del tubo flessibile | Collegare OD | Tubo flessibile OD | Pressione di esercizio | Pressione di burst | Raggio di curvatura minimo | Peso | Lunghezza | |||
pollice | millimetro | millimetro | millimetro | MPa | PSI | MPa | PSI | millimetro | kg/m | tester |
3/16 | 4.8 | 9.5 | 11.8 | 25.0 | 3630 | 100 | 14280 | 90 | 0.19 | 100 |
1/4 | 6.4 | 11.1 | 13.4 | 22.5 | 3270 | 90 | 12840 | 100 | 0.21 | 100 |
5/16 | 7.9 | 12.7 | 15.0 | 21.5 | 3120 | 85 | 12280 | 115 | 0.24 | 100 |
3/8 | 9.5 | 15.1 | 17.4 | 18.0 | 2615 | 72 | 10280 | 130 | 0.33 | 100 |
1/2 | 12.7 | 18.3 | 20.6 | 16.0 | 2320 | 64 | 9180 | 180 | 0.41 | 50/100 |
5/8 | 15.9 | 21.4 | 23.7 | 13.0 | 1890 | 52 | 7420 | 200 | 0.45 | 50/100 |
3/4 | 19.0 | 25.4 | 27.7 | 10.5 | 1530 | 42 | 6000 | 240 | 0.58 | 50/100 |
1 | 25.4 | 33.3 | 35.6 | 8.8 | 1280 | 35 | 5020 | 300 | 0.88 | 50/100 |
1-1/4 | 31.8 | 40.5 | 43.5 | 6.3 | 920 | 25 | 3600 | 420 | 1.23 | 20 - 40 |
1-1/2 | 38.1 | 46.8 | 50.6 | 5.0 | 730 | 20 | 2860 | 500 | 1.51 | 20 - 40 |
2 | 50.8 | 60.2 | 64.0 | 4.0 | 580 | 16 | 2280 | 630 | 1.97 | 20 to40 |
